KmTBCr12高鉻鑄鐵耐磨襯板的合金成分：2.0~3.3 ≤1.5 ≤2.0 11.0~14.0 ≤3.0 ≤2.5 ≤1.2 ≤0.06 ≤0.10

高鉻鑄鐵耐磨襯板中的碳化物有（Fe、Cr）23C6、（Fe、Cr）7C3， （Fe、Cr）3C三種類型，通常簡寫為M23C6、M7C3和M3C，當(dāng)碳高鉻低時容易出現(xiàn)M3C型碳化物，當(dāng)?shù)吞几咩t時容易出現(xiàn)M23C6型碳化物，碳與鉻配合適當(dāng)時可獲 得M7C3型碳化物。

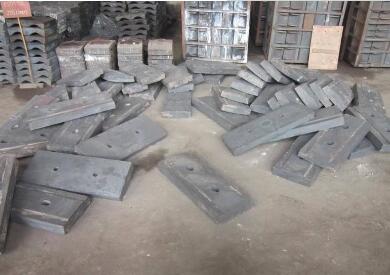

圖（1）剛鑄造出來的高鉻耐磨襯板
高鉻鑄鐵耐磨襯板 中的M7C3型碳化物的硬度高〔1200-1800 HV〉，而且這種碳化物呈孤立的六角形 桿狀或片狀分布在基體中.連續(xù)程度大為降低，使碳化物對基體的破壞作用大為減 小，因而高鉻白口鑄鐵的韌性優(yōu)于低鉻白口鑄鐵，同時若把基體退火成珠光體后， 還可進(jìn)行機(jī)械加工。

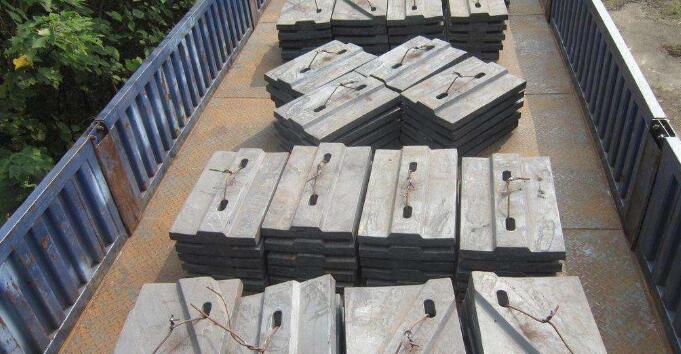

圖（2）高錳耐磨襯板一般每塊重量都較重

高鉻鑄鐵耐磨襯板的共晶碳化物M7C3+奧氏體及其在轉(zhuǎn)變產(chǎn)物,共晶碳化物M7C3+二次碳化物+馬氏體+殘余奧氏體,可用于中等沖擊載荷的磨料磨損。
