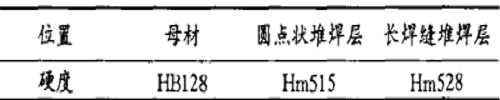

KNM60堆焊襯板堆焊層顯微硬度,襯板堆焊后各部位的硬度如下表，從表中可以看出堆焊層的硬度值比母材明顯提高。

襯板堆焊后的硬度

下圖為圓點(diǎn)狀堆焊層顯微硬度壓痕(左上角是堆焊層，右下角為母材)。從圖中棱形的大小可以直觀地看到，堆焊層的硬度明顯比母材的硬度高。堆焊層硬度高的主要原因是：堆焊層的碳和合金元素含量均高于母材，由于合金元素使“C”曲線右移，而形成高硬度的合金馬氏體和合金滲碳體組織，使堆焊層的硬度顯著提高。同時(shí)，殘余奧氏體可賦予堆焊層承受一定沖擊的能力

 通過(guò)以上的實(shí)驗(yàn)，可得出如下結(jié)論：

(1) KNM60堆焊襯板采用埋弧自動(dòng)堆焊技術(shù)可以獲得性能優(yōu)良的圓點(diǎn)狀堆焊層；

(2) 堆焊層的硬度明顯比母材的硬度高，從而使襯板堆焊后的耐磨性能大大地提高；

(3) 堆焊襯板有效地延長(zhǎng)了使用壽命；

(4) 堆焊耐磨鋼板能夠進(jìn)行切割，焊接，彎曲等加工方式，加工方便。
